※NSA-10は生産を終了しました。

◆最高の乾燥性能 極限の省エネ・省スペース
◆高性能乾燥機「デザット」がさらに進化。新たな乾燥工程の姿を創造します。

優れたパフォーマンスをコンパクトに凝縮

進化したデザットの基本性能と多様な機能性をそのままに、機体を極限にまでコンパクト化しました。
従来機に比べて、約4割の容積縮小を実現。小さなボディーで、生産環境の効率化に大きく貢献します。
※容積による比較です。

徹底した省エネ新設計

回路を構成するエレメントをすべて吟味しなおし、徹底した省エネを達成する新設計としました。
NSシリーズよりも、エアー消費量はさらに低減。
同時に、必要エアー圧力も0.5MPaと、比較的低圧でも稼動する高効率仕様となっています。

クローズ輸送システム

密閉状態で吸引圧送によって輸送を行うクローズ輸送システム。
二次エアーの取り込みがなく、外気からの吸湿をシャットアウトした方式で、より徹底した乾燥が行えます。


●図はクリックで拡大します。

「多機能標準装備」へ挑戦

乾燥工程をさらに精密化・効率化する、さまざまな機能を存分に駆使していただくために、「標準装備」にこだわりました。機械品質に対する、シュトルツの新たな挑戦です。

K2ホッパー標準装備
トルネード気流で除塵と攪拌を同時に行うK2ホッパーを、一次側・二次側いずれかに標準装備*。

仕込量可変機能標準装備
過剰乾燥防止策として、樹脂の使用量に応じて仕込量を変える機能を標準装備。

ダストタンク標準装備
フィルター清掃軽減を目的とし、粉塵ダストタンク標準装備。透明アクリル製なので粉塵をリアルタイムに確認できます。

操作・メンテナンスはすべて前面で完了
直観操作が可能なシンプルなタッチパネル式コントローラー。フィルター清掃などのメンテナンスや、下部アタッチメントによる材料替えも、すべて前面から行うことが可能です。
減算式始動タイマー
減算式始動タイマーを標準装備しています。成形前に乾燥を完了しておく場合などに有効です。


●図はクリックで拡大します。

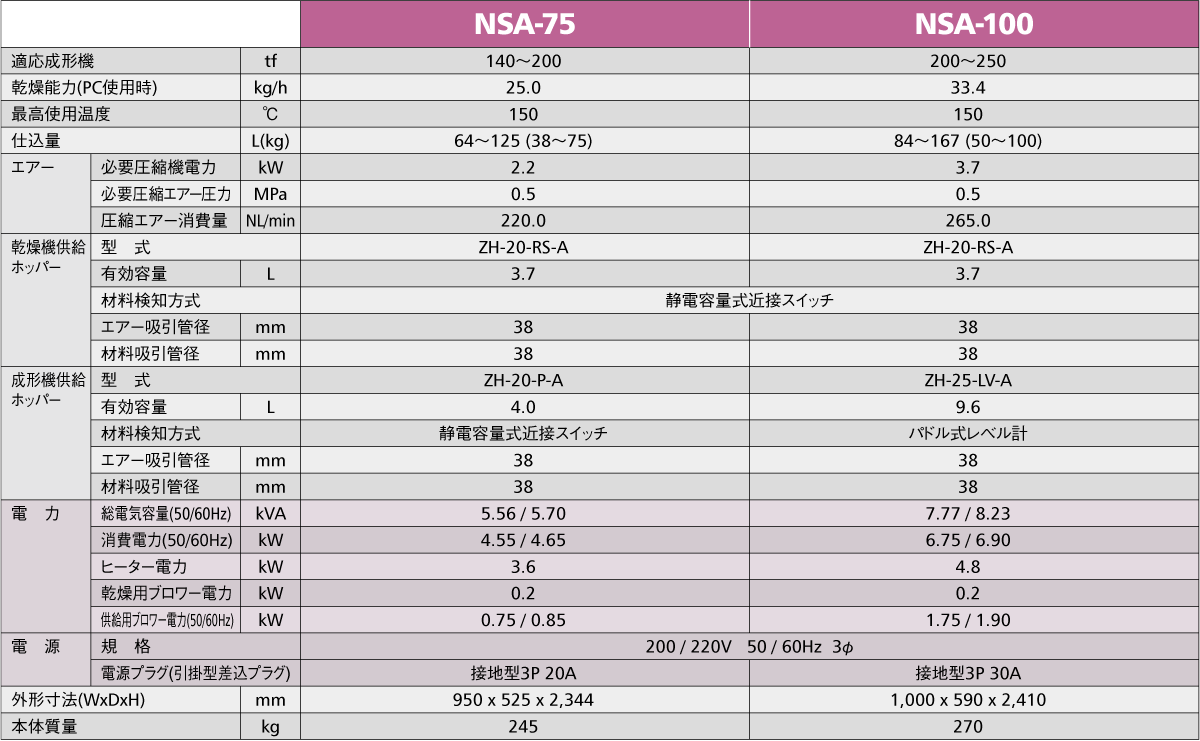

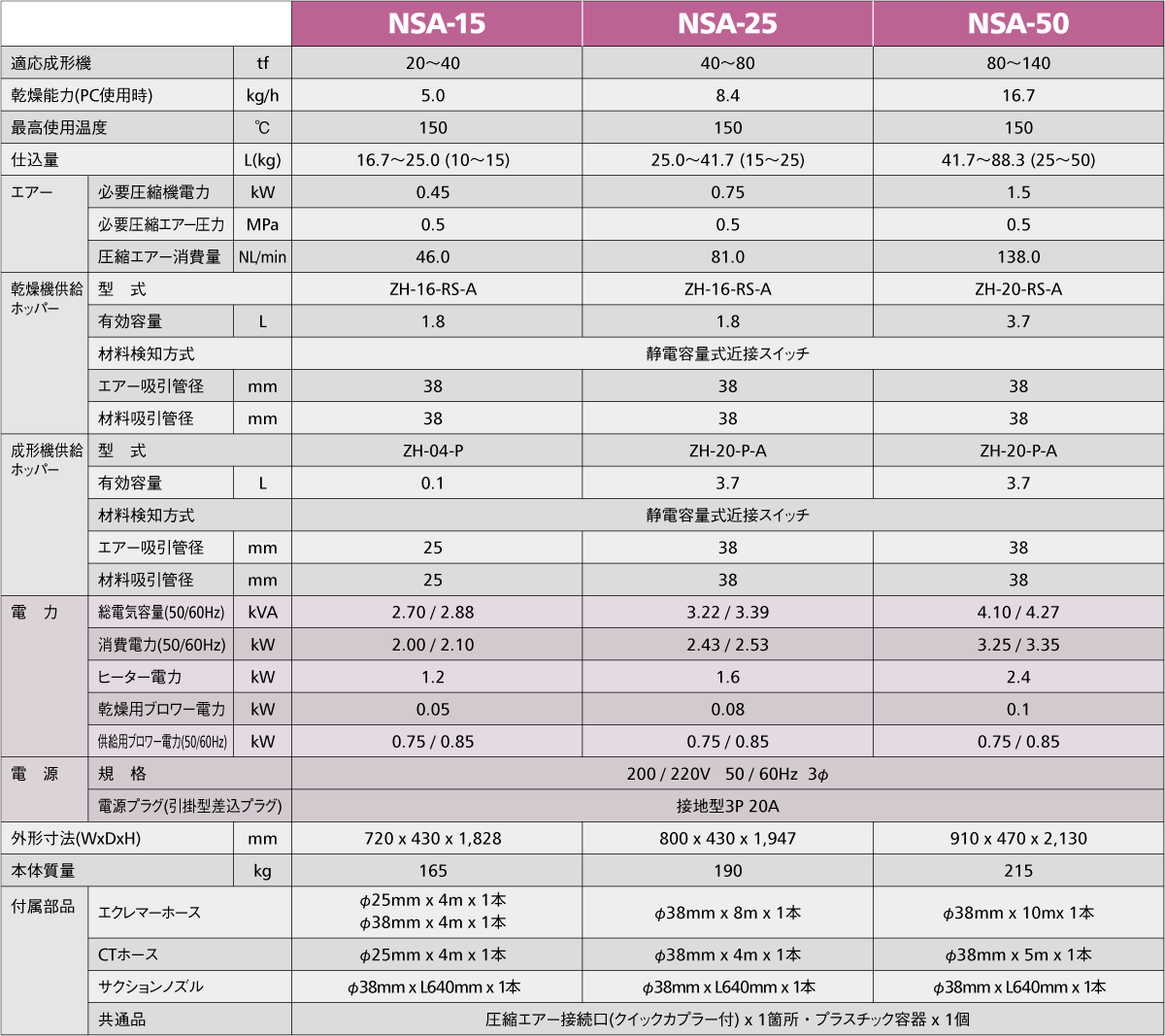

標準仕様

※NSA-10は生産を終了しました。


PDF版仕様表


PDF版仕様表

●乾燥能力は、カサ比重0.6g/cc・乾燥時間3時間として計算しています。
●K2ホッパーおよび成形機ホッパーの成形機取付板・アタッチメントについては、ホッパーのオプションのページをご覧ください。
●ラインフィルター(乾燥機ホッパーに取り付けて粉塵を除去)については、ラインフィルターのページをご覧ください。
●配管ホースについては、アクセサリーのページをご覧ください。
●一次側・二次側両方のホッパーの形式変更や電源ケーブルの長さ変更(標準4m)については、別途お尋ねください。
●指定塗色については、日塗工色番号でご指定いただくか、色見本をご提供ください。
●オプション単体での手配は、価格が異なる場合があります。また、既設機への取付・改造には別途費用が必要な場合があります。
●掲載以外のオプションや特殊仕様については、別途ご相談ください。
●仕様表はクリックで拡大します。

主要オプション

※NSA-10は生産を終了しました。


■成形機2~4台供給(2S~4S)
マルチ供給分岐管とエアー分岐弁を使用して、2~4台の成形機へ乾燥材料の分岐供給を行います。
●K2ホッパーは、一次・二次側いずれか1台が標準装備です。
●K2ホッパーを二次側で複数台ご使用の際は、別途ご手配ください。
●3台供給・4台供給は、NSA-10には適用されません。


■ブロワーワンランクアップ
輸送距離が長い場合や、樹脂の嵩比重が重い時など、供給用ブロワーをランクアップすることができます。


■エアー供給連動停止機能
機器の運転が停止した時に、エアーの供給も停止させる機能です。
●停止信号の内容により、価格が変わる場合があります。詳しくは、お尋ねください。


■2種材料吸引弁 ZB-13
バージン材と粉砕材など、2種類の材料の吸引を交互に切り替えることができます。ZB-13用のコントローラーは、独立した外付けタイプにすると、B材の供給比率を任意に設定でき、吸引状態の確認も容易になります。
●【例】B材を55%に設定すると、A材は自動的に供給比率45%となります。

2種材料吸引弁 ZB-13

ZB-13
(コントローラーとのセット)


■成形機ホッパー除湿エアー注入
成形機ホッパー内の吸湿を防ぎ、徹底した乾燥効果を望むことができます。

成形機ホッパー
除湿エアー注入

成形機ホッパー
除湿エアー注入(流量計付)

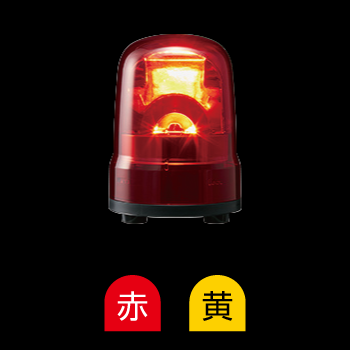

■警報灯
各種警報に対して警報灯が必要な場合は、各タイプからお選びください。
●発する警報の内容により別途費用が必要です。
●LED積層式表示灯は、別途ポールが必要です。
●左から 超小型回転灯(台座付)・超小型回転灯(直付け)・LED積層式表示灯
