◆先進の機能と省エネ性を凝縮 除湿乾燥機の決定版

トルネード除塵攪拌ホッパー K2ホッパー標準搭載
(一次側・二次側いずれか選択可能)

トルネード気流による、徹底した除塵と攪拌を実現するK2ホッパーを標準搭載しました。乾燥材料の品質を、より高めます。磁性粉も同時に除去するGタイプも、オプションで選択することができます。
●機種によっては条件付きで選択可能です。標準仕様表をご確認ください。
●関連製品ページ K2ホッパー

-50℃の超低露点 ヒートレスドライヤー プラス
外気を直接流入させない ラウンド方式

密閉型ブロワー・フィルター・ヒーター・乾燥ドラムで構成された閉回路内の循環エアーに、ヒートレスドライヤーで発生させた-50℃の超低露点の除湿エアーを供給する、シュトルツ独自のシステムです。セラミックヒーターとSSC制御により、省エネで安定した温度制御を実現しました。


●図はクリックで拡大します。


■高性能ヒートレスドライヤー
優れた除湿性能を長期間維持する、高性能ヒートレスドライヤーユニットを搭載。メンテナンスフリーで経済的です。
■高い乾燥性能と清浄性
除湿乾燥方式の優れた乾燥性能が、成形の精度と品質を向上させます。また、接粒部はすべてSUS304#400相当研磨仕上げとし、25μmのフィルターを採用するなど、高い清浄性があります。

オープン・クローズの2種の輸送システム


●図はクリックで拡大します。

簡単操作と充実の安全・保護機能

各種機能を簡単に操作できる、タッチキー式操作パネルを標準装備。温度やファンの異常を監視し遮断する機能や、上下限・供給不良などへのアラームなど、安全・保護も充実しています。
●制御・アラーム機能の項目について、オプションを用意しています。


●図はクリックで拡大します。

簡単メンテナンス

大きく開いて清掃のしやすい乾燥ドラム部や、外部の吸引口からダストを吸引できるフィルター、目視で確認しながら操作できる材料排出スイッチなど、メンテナンスを軽減する機構が随所に盛り込まれた設計です。


ハニカム方式との比較

ハニカム方式では、加熱された循環空気をアフタークーラーで冷却し、さらにヒーターで再加熱するほか、冷却水なども使用するため、エネルギーコストがかさみます。

再生ヒーター・再生ブロワーの消費電力比較

●図はクリックで拡大します。

主要外形寸法


●外形図は簡略化したもので、形式によって各部の比率・形状・装備などが異なることがあります。
●図と仕様表はクリックで拡大します。

●単位:mm

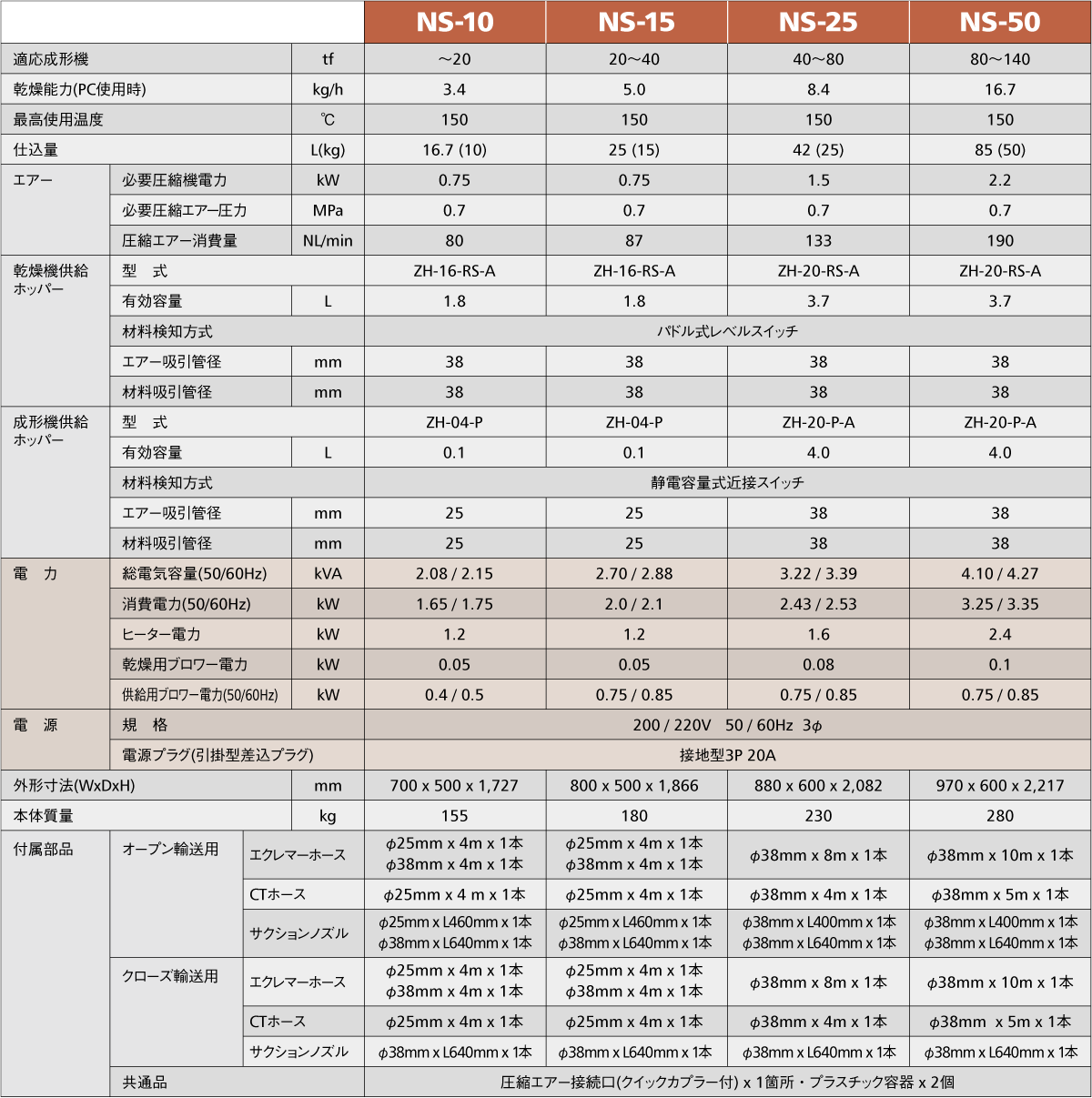

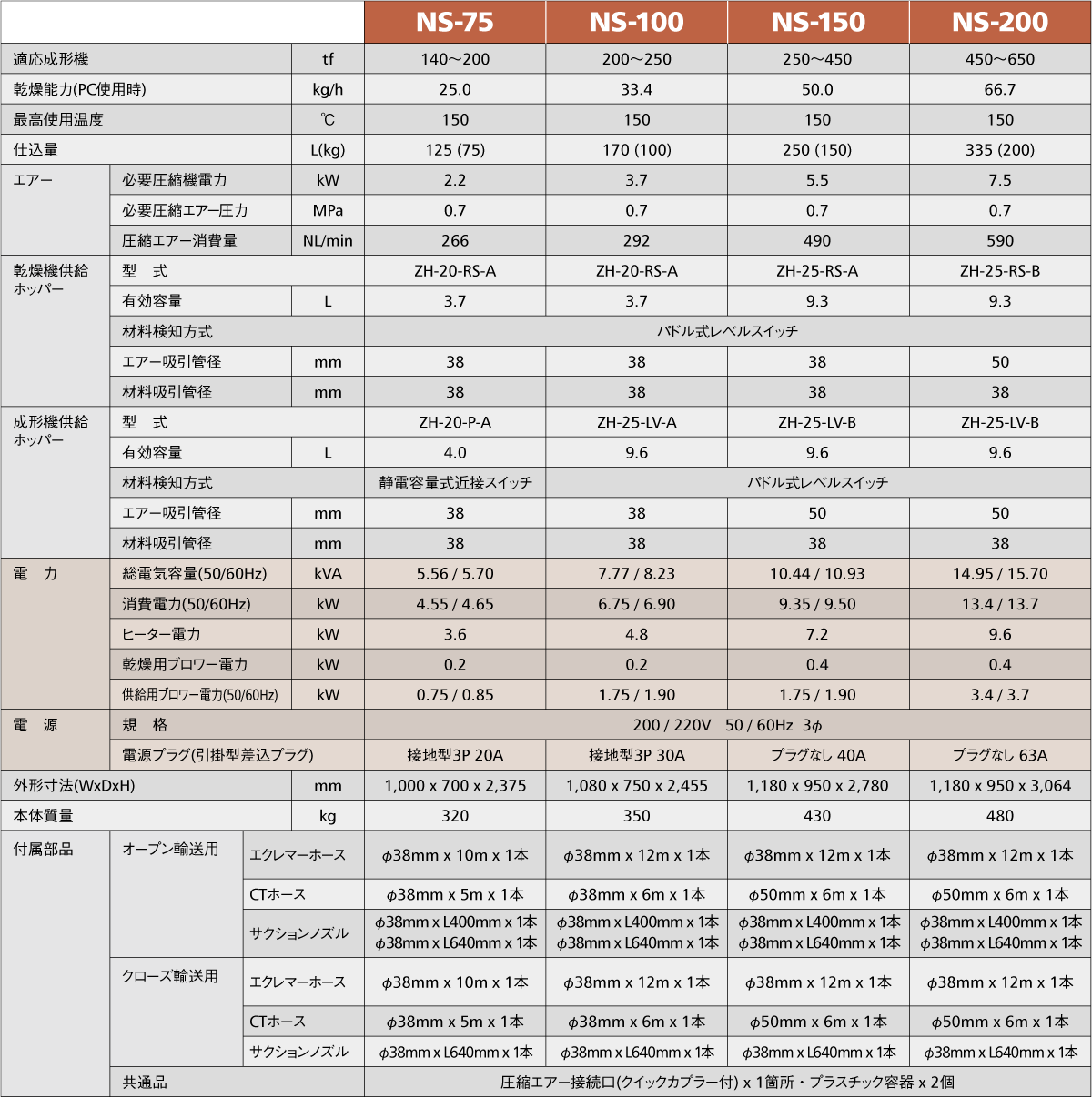

標準仕様


PDF版仕様表


PDF版仕様表

●乾燥能力は、カサ比重0.6g/cc・乾燥時間3時間として計算しています。
●*K2ホッパー選択時に条件が必要な場合があります。別途お尋ねください。
●消費電力10kW以上・内容積1m3以上の乾燥設備による作業には、労働安全衛生法第14条の規定に基づき、「乾燥設備作業主任者」の選任・作業指揮が必要です。

●関連するページ
K2ホッパー
